XD-1PB噴補機噴補機主要使用于耐火材料的噴補料。在鋼鐵廠熱工設備上半干法噴補，此種噴補機結構合理、高效節能、不用電、出料均勻、省時省力、堅固耐用。
廠家直銷
品質保障
無憂配送
售后保證
一、概要
本XD-1PB噴補機主要使用于耐火材料的噴補料。在鋼鐵廠熱工設備上半干法噴補，此種XD-1PB噴補機結構合理、高效節能、不用電、出料均勻、省時省力、堅固耐用。
二、產品主件及附件
1、XD-1PB噴補機主件
噴補罐安全質量符合《容規》的規定，嚴格按照國家行業標準生產制造。
(a） 機架
(b) 噴補材料罐
(c) 空氣調整操作系統
(d) 控制箱系統
2、附屬品
(a) 水料混合器
(b) 操作手柄（噴射鋼管按規格自己配備）
三、主要型式
1、型式
本XD-1PB噴補機大型形鋼做機架，機架放置材料罐，機架有吊勾，接壓縮空氣，容易搬動，占地面積小，XD-1PB噴補機用空氣壓送噴補料，爐前手工操作噴補管噴補到所修補的任何地方，物料和空氣混合噴出管時手動調整水量混合噴到爐內。噴補量一罐500-3000千克連續噴補形式。
2、噴補用途
干濕粉體半干法噴補料，用于鋼包噴補、轉爐、電爐的渣線整體噴補。
3、噴補能力
60-120kg/min
4、XD-1PB噴補機規格
1m3長1200×寬900×高1900
2m3長1600×寬1200×高2150
3m3長1800×寬1400×高2500
5、機體重量：約1000kg
6、噴補用水條件
軟件（壓力4kg/cm2以上，供給量60L/min以上）
四、設備詳細情況
1、機架
形鋼和鋼板焊接構造
2、XD-1PB噴補機噴補裝置
(1)噴射罐體下部有物料閥門設備，有物料輸送開關。
(2)設備應使用于廠房內。
3、噴補罐體
(1)噴補罐體容積為1—3m3
(2)XD-1PB噴補機噴出軟管的內Ø48mm
(3)材料裝入時500—1000kg塑料編織袋，用吊車裝入噴補罐上部
4、控制調節系統

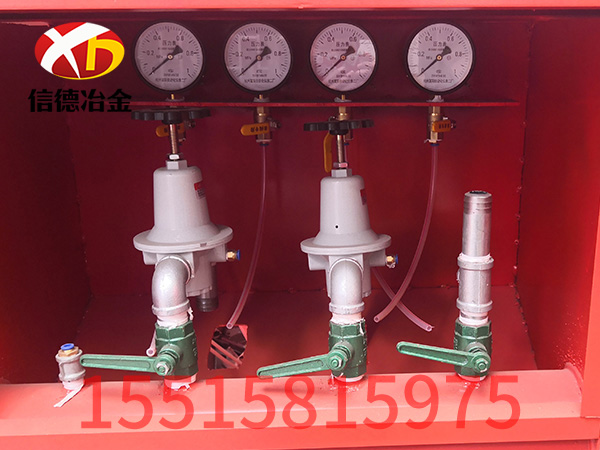

備有空氣總壓表，一次風壓表、二次風壓表、一次風壓調節器、二次風壓調節器、空氣送料開關、空氣過濾系統、上碟閥、下碟閥。
五、一般事項
1、機體的顏色我廠自己決定
2、檢查及試運轉
a、各種器件制作廠制造時都作調試完成后裝配在機器里，機器生產作調試運行。
b、我廠機器發送到使用廠家后，派人去調試后交付使用。
六、提出資料
XD-1PB噴補機產品說明書
七、使用廠要求條件
1、壓縮空氣：
壓 力：4kg/cm2以上
空氣供量：5-7m3/min
2、水：
壓 力：4kg/cm2
水 供 量：60L/min
八、保修期限
保修期限為壹年，但保修期間內使用不當所造成損壞，使用廠家必須負擔修理費及附件費用（保修期間內易損件，比如軟件、快速混合器、噴頭等使用廠購買）。
九、XD-1PB噴補機操作規程
一、開機前的準備及試機
1、檢查氣源壓力和水壓力是否達到規定的數值，壓縮空氣P≥0.35mPa,Q=4-7m3/min;水壓P≥0.2KPa,Q=8-18L/min。
2、檢查軟管管道和每個接點是否牢固。
3、為了安全起見，檢查噴槍頭的方向，不準對準人和其它設備。
4、檢查氣、水、料路管道是否暢通，有無破損之處。
5、打開機器總空氣閥，檢查總壓、一次風壓、罐壓讀數是否正確。
總壓力為4.5㎏/㎝2 一次風壓3.5-4.0㎏/㎝2
罐壓力為1.5-2.5㎏/㎝2
6、打開水閥并檢查是否有足夠的水從噴槍里流出，關閉主水閥。
7、關閉機器總空氣閥，打開罐內壓力釋放閥，檢查下蝶閥一定要關掉。
8、裝料若干。
二、開始噴補
1、打開總空氣閥之前，必需檢查下蝶閥是否關上，噴槍頭的方向是否處于正確位置。
2、噴補工把噴槍頭放進爐口，同時打開水閥，送少量水通過管道。
3、打開送料開關，觀察噴補料從管子開始出現時調整水量，并開始噴補爐子的目標區。
三、噴補完成
1、噴補完成之后第一個關掉送料手柄停止噴補料流出。
2、噴補工從爐口取出槍管。
3、當軟管內的全部物料放空后，觀察一會兒關上水閥。
4、噴補料停止流動20秒后，關上總氣閥。
5、打開罐壓力釋放閥，消除罐的壓力，以保證下一次的裝料安全。
6、整理槍管、軟管等物品。
7、做好噴補記錄。
1m3長1200×寬900×高1900
2m3長1600×寬1200×高2150
3m3長1800×寬1400×高2500
